網絡交換機作為局域網（LAN）的核心設備，負責在網絡節點間高效轉發數據幀。其連接方式的正確選擇與組合，直接影響網絡性能、可靠性與可擴展性。本文將詳細介紹幾種主要的交換機連接方式。

1. 單一設備直連（接入層連接）

這是最基本、最常見的連接方式。終端設備（如個人電腦、IP電話、網絡打印機、無線接入點AP）通過網線直接連接到交換機的某個物理端口。每個端口為一個獨立的沖突域，并為連接的設備提供專屬帶寬。這是構建網絡接入層的主要模式。

2. 交換機級聯

指使用普通的以太網端口（通常為RJ-45端口），通過直通線或交叉線將多臺交換機連接起來，以擴展端口數量。

• 使用普通端口：早期常用交叉線連接兩臺交換機的普通端口。現代交換機大多支持端口自動翻轉（Auto-MDIX），因此使用直通線即可。
• 優缺點：優點是簡單、成本低。缺點是級聯層次過多時，數據需要經過多次轉發，會增加延遲并可能形成瓶頸；且容易形成網絡環路（需開啟生成樹協議STP防止）。

3. 交換機堆疊

這是一種專用的、緊密的互聯方式。通過特定的堆疊模塊和堆疊電纜，將多臺物理交換機邏輯上合并成一臺“虛擬交換機”，形成一個統一的交換單元。

• 工作方式：堆疊后的交換機擁有一個統一的管理IP地址、一個統一的MAC地址表和管理界面。
• 核心優勢：

1. 簡化管理：管理員可以像管理單臺設備一樣管理整個堆疊組。

1. 高帶寬背板：堆疊鏈路帶寬遠高于普通級聯（可達數十Gbps甚至更高），消除了級聯的瓶頸。

1. 提高可靠性：支持跨設備的鏈路聚合，并通常具有主備倒換等冗余機制。

• 注意：堆疊通常要求同一廠商、特定型號的交換機，并使用專用接口。

4. 交換機鏈路聚合

也稱為端口聚合、以太通道（EtherChannel）。它將交換機間的多條物理鏈路捆綁成一條邏輯鏈路。

• 目的：

1. 增加帶寬：聚合后鏈路的帶寬約為各成員鏈路帶寬之和。

1. 提高可靠性：邏輯鏈路中一條或多條物理鏈路故障時，流量會自動在其他存活鏈路上分擔，實現冗余。

1. 負載均衡：流量根據源/目的IP、MAC等哈希算法在多條物理鏈路上分擔。

• 標準協議：常用的有IEEE 802.3ad（LACP，鏈路聚合控制協議）和廠商私有的協議（如思科的PAgP）。
• 應用場景：廣泛用于交換機與交換機之間、交換機與服務器之間的高帶寬、高可靠連接。

5. 使用上聯端口連接

企業級交換機通常配備專用的上聯端口，用于連接到網絡的核心層或匯聚層。

• 端口類型：
• 光纖端口：如SFP、SFP+、QSFP+等，用于遠距離、高速率連接（千兆、萬兆及以上）。

• 高速率電口：如萬兆BASE-T端口。

• 作用：這種連接構成了網絡的分層結構（核心-匯聚-接入），使數據能夠高效地從接入層向上傳輸。

連接方式的選擇與應用

在實際組網中，這些方式常結合使用：

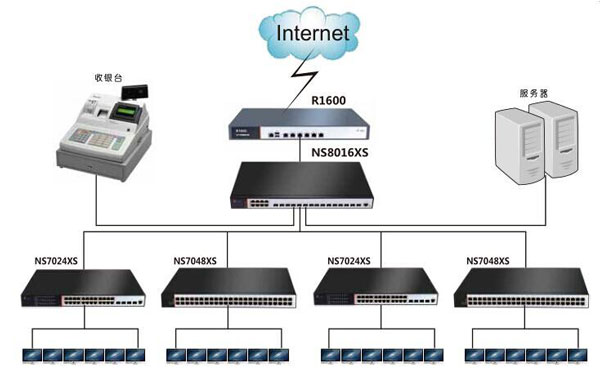

• 中小型網絡/接入層：終端設備直連接入交換機，多臺接入交換機可通過級聯或鏈路聚合連接到一臺匯聚交換機。
• 中型網絡/需要簡化管理：多臺接入交換機可采用堆疊方式，形成一個邏輯單元，再通過高速鏈路聚合上聯到核心。
• 中大型網絡/數據中心：普遍采用“葉脊（Spine-Leaf）”架構，其中葉交換機和脊交換機之間通過全網格化的高速鏈路聚合（通常是萬兆、四萬兆光纖）進行連接，以實現高帶寬、低延遲和無阻塞交換。

###

理解交換機的不同連接方式及其特點，是設計和維護一個高效、穩定網絡的基礎。從簡單的終端直連和級聯，到高級的堆疊與鏈路聚合，每種方式都有其適用場景。網絡管理員應根據網絡規模、性能要求、可靠性需求和預算，靈活選擇和組合這些連接方式，以構建最優的網絡架構。
